一、應用背景

? ? 1、RS485/232走線很長，易有過壓現象

? ? 2、RS485/232走線置于室外，易受雷擊

? ? 3、RS485/232走線易受其他線路干擾

二、防護方案與碩凱器件

半導體放電管（TSS）

TSS 【P0080SB】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：50mA，Co：20-150pF，耐10/700μs電壓擊穿能力：4kV

TSS【P0080SC】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：50mA，Co：20-150pF，耐10/700μs電壓擊穿能力：6kV

?

三、方案應用

? ? 1、監控/安防系統

? ? 2、門禁系統

? ? 3、鐵路信號控制燈

? ? 4、智能交通系統

? ? 5、電表/水表/儀器儀表

? ? 6、光端機

四、方案說明與注意事項

? ? 1、本方案采用殘壓很低的TSS，有效保護了RS485/232芯片，滿足IEC61000-4-5、GBT17626.5等浪涌標準

? ? 2、方案中的TSS反應時間為ns級，既可防浪涌，又可防靜電，滿足IEC61000-4-2、GBT17626.2等靜電標準

? ? 3、方案中的TSS結電容小，信號無衰減，不影響控制線的傳輸

? ? 4、本方案在差模，共模均采用的是同型號的TSS，防護無死角

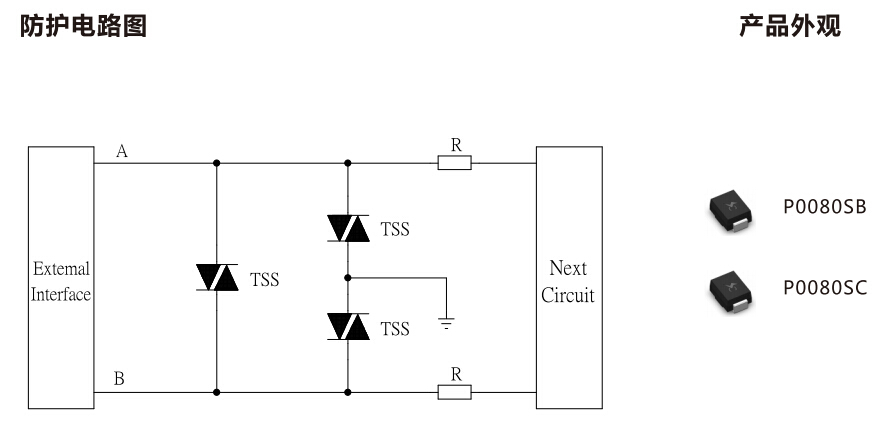

5、可通過10/700μs（等效內阻40ohm）浪涌測試，靜電測試，具體防護等級請參考電路防護圖及TSS的具體參數。
